Il TDS si collega alla rete NMEA2000, lo standard per la strumentazione di bordo. E' compatibile anche con:
- la strumentazione Nmea0183 - i dispositivi Victron di gestione e controllo dell'energia tramite il protocollo VE.Direct.
I pannelli strumenti

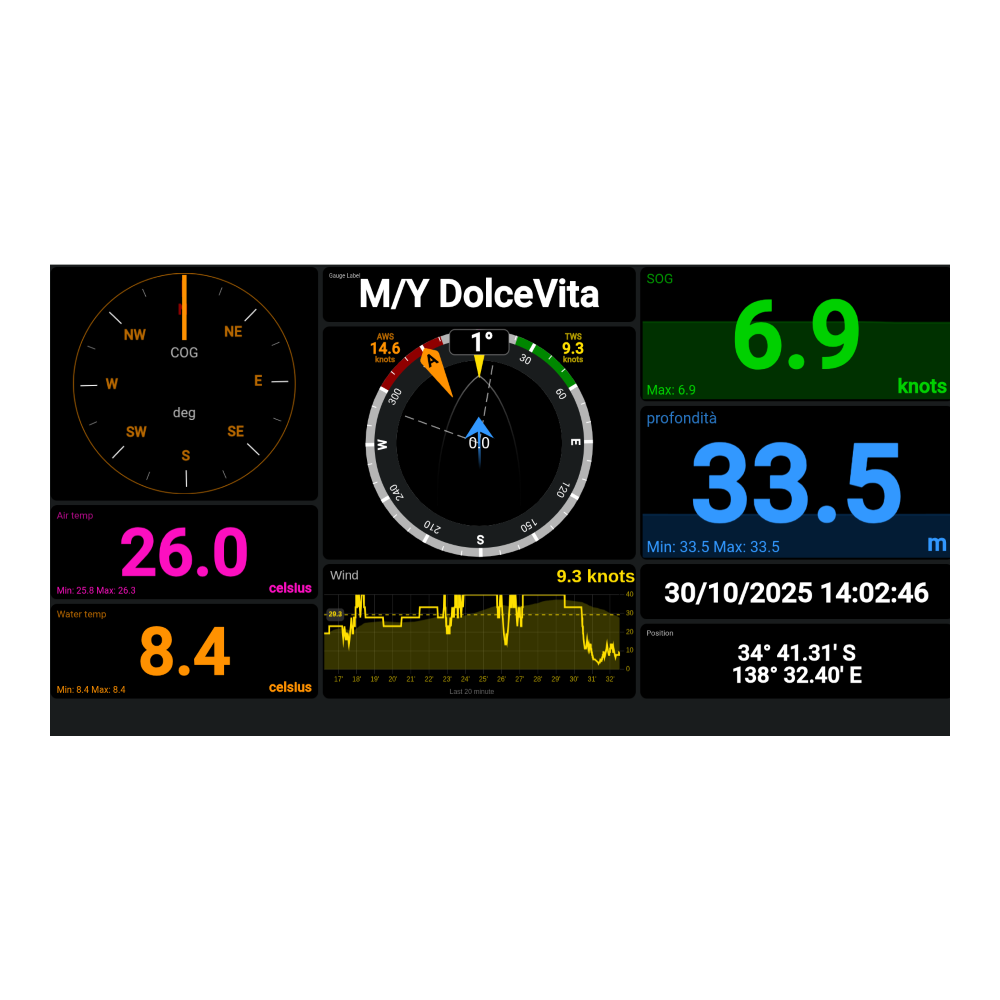

I dati raccolti dal server TDS sono visualizzati in tempo reale mediante schermate che riproducono i classici strumenti di bordo. Le schermate sono totalmente personalizzabili, e sono visualizzate sempre attraverso il browser (Chrome, Firefox ecc) su un monitor HDMI collegato direttamente al TDS, o via rete Wifi - LAN su tablet e simili, sempre con un browser. Con un singolo tocco si cambia "pagina" o si passa alla modalità "notte". Ecco l'esempio di varie "pagine"
Il LogBook
Il diario di bordo viene aggiornato in modo totalmente automatico su Cloud con PostGSail. Tutte le navigazioni vengono documentate in ogni dettaglio. Alcune caratteristiche:
- Guarda le tue tracce in tempo reale, o tramite timelapse animato. Condividi online le tracce o le mantieni riservate. - Controlla l' imbarcazione da qualsiasi parte del mondo in tempo reale (richiede copertura Internet). - Puoi monitorare vento, profondità, barometro, temperature, batterie... praticamente tutto. - Totalmente automatico. Nessuna app, nessun pulsante da premere. - Identifica e nomina automaticamente le posizioni di partenza e arrivo, registra distanza, velocità di barca e vento. - Poi aggiungi le tue note di viaggio.

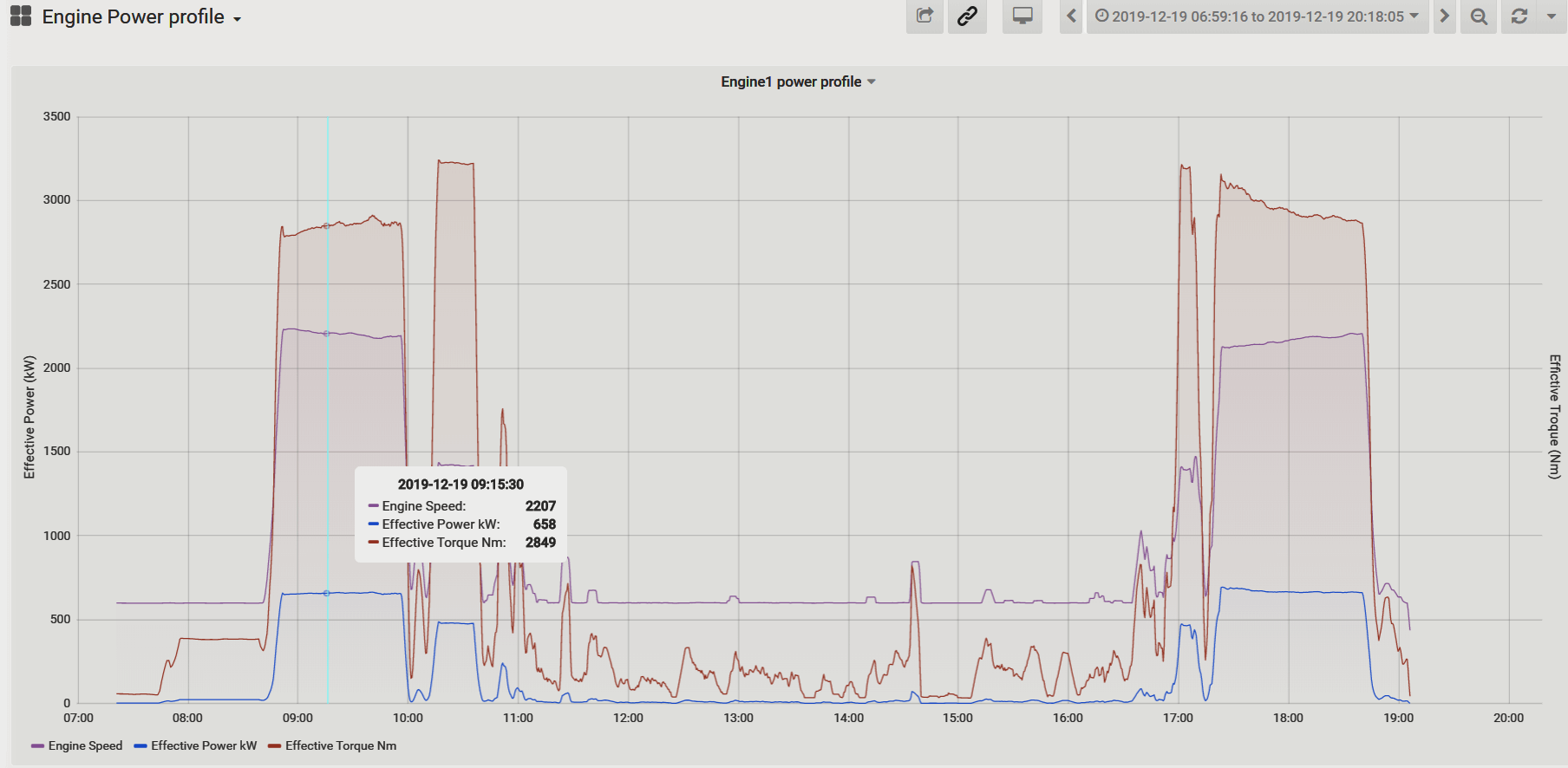

Visualizzazione e analisi dei dati storici:
I dati sono presentati su Chrome, in modo chiaro attraverso grafici e valori numerici. Le schermate sono completamente personalizzabili, permettendoti di focalizzarti sulle informazioni più rilevanti. Inoltre, è possibile scaricare i dati in formato standard CSV - EXCEL per ulteriori analisi o per conservarli come archivio storico.
I dati sono memorizzati in tempo reale nel server stesso, e la loro visualizzazione / analisi avviene anche direttamente a bordo, senza Internet. Basterà collegare il browser Chrome o equivalente direttamente all'indirizzo del server TDS.
Accesso ai dati:
A bordo: Il TDS registra costantemente tutti i dati da te selezionati in un database locale. Accedi ai dati utilizzando un browser web tipo Chrome attraverso la rete LAN o Wifi (Internet non necessario). L'accesso via WiFi è possibile in forma diretta (hot-spot) o attraverso il router di bordo.
In remoto: da definire con il cliente
La permanenza dei dati nel Cloud è di un anno, e si può estendere a tempo indeterminato.
Riduci i costi e previeni guasti: TDS registra i dati di bordo e ti assiste nel monitoraggio continuo.
Dati disponibili in NMEA0183
Tutti i dati di navigazione (velocità, posizione, vento, AIS ecc) sono convertiti in tempo reale nel protocollo Nmea0183 e resi disponibili in rete LAN e Wifi. Questa funzionalità rende possibile l'uso di software di navigazione come OpenCPN e un gran numero di APP.
La funzione plotter
E' presente la funzione Plotter, che visualizza la traccia, il traffico AIS e tutti i dati di navigazione. E' un servizio molto utile per stazioni secondarie, ad esempio: - la cabina dell'equipaggio - per un ospite che vuol seguire la navigazione su un tablet.
Analisi della rete NMEA2000
abbiamo a disposizione un potente strumento per l'analisi visiva e il debug dei flussi di dati NMEA 2000 in tempo reale. Questa applicazione fornisce un'interfaccia intuitiva per il monitoraggio, il filtraggio e l'analisi dei messaggi NMEA 2000 PGN (Parameter Group Number).

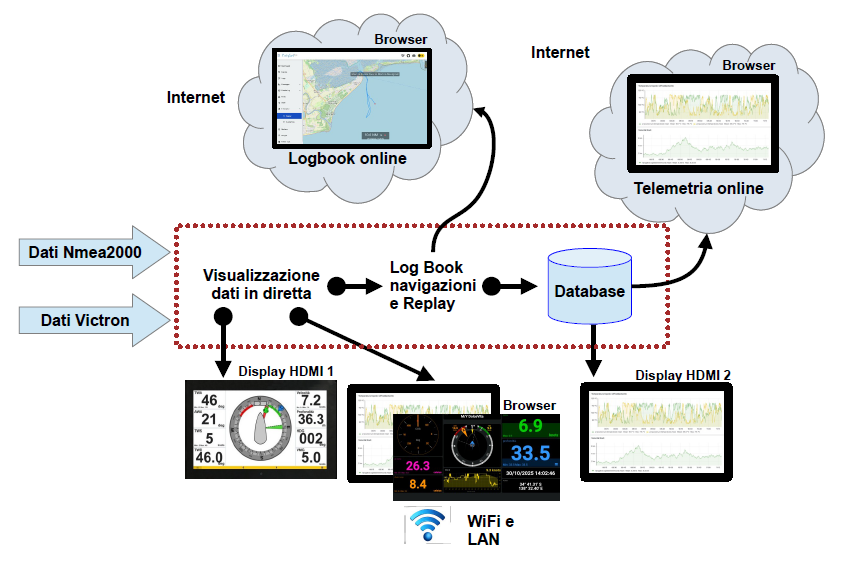

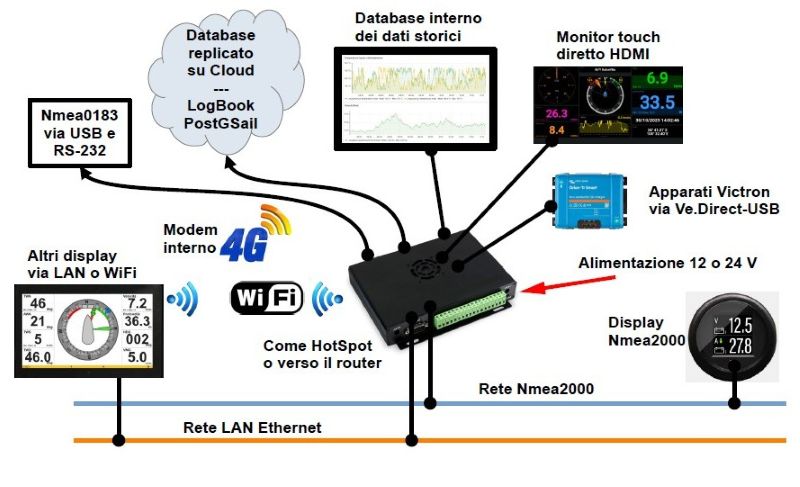

Lo schema di principio dei collegamenti:

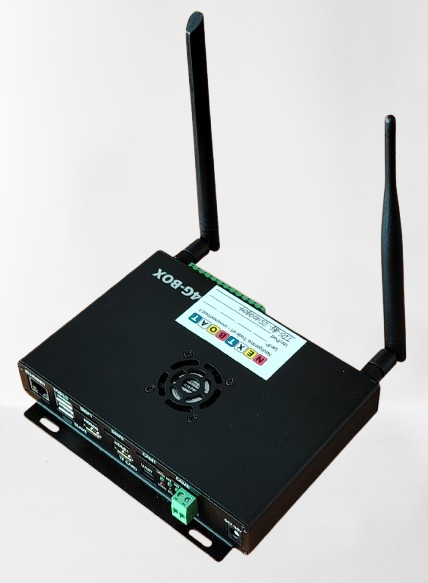

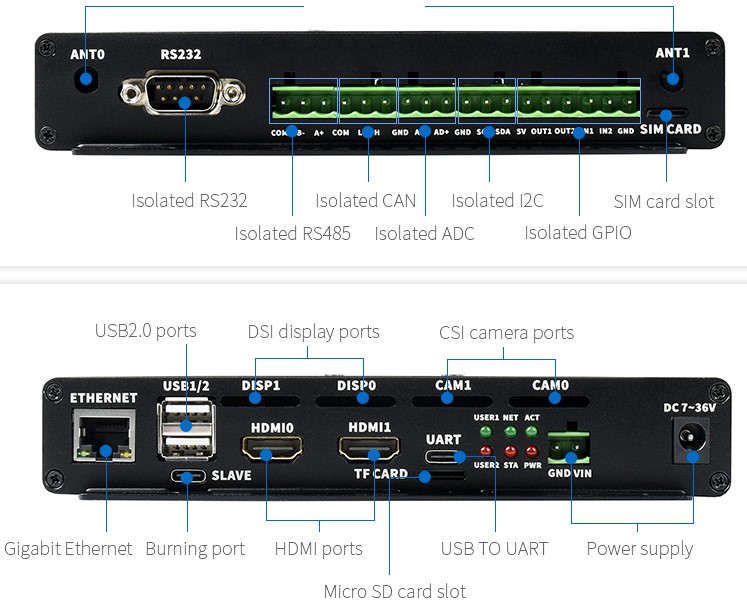

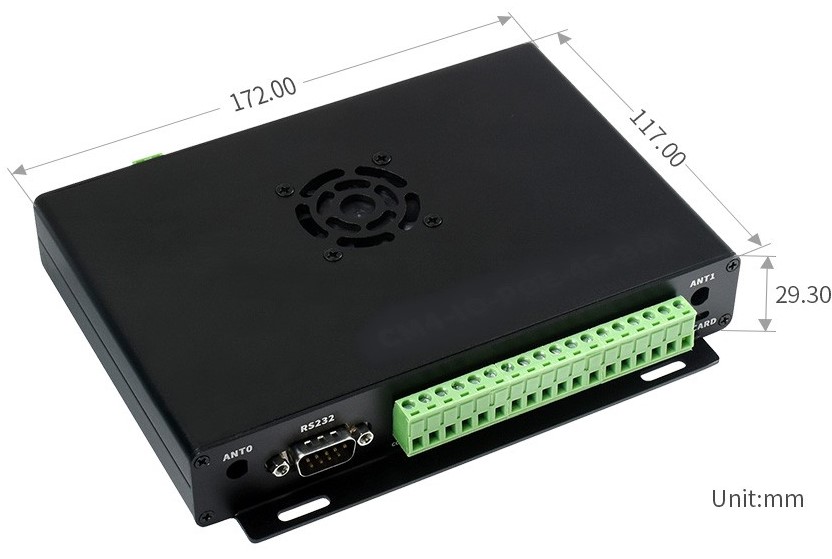

Le connessioni del TDS:
- Nmea2000 o SeaTalkNG - rete LAN Ethernet e WiFi, per l'accesso al TDS in locale e l'invio dei dati al cloud - 2 porte USB2, esempio di utilizzo: VE.DIRECT di Victron (tramite adattatore opz.), GPS di rispetto, tastiera e mouse per uso diretto, controllo touch del video. - 2 uscite video HDMI 1920x1080 full-HD - alimentazione a 12-24V - uscita audio attraverso HDMI - alloggiamento scheda di memoria Micro-SD per backup ecc. - modem 4G integrato (opz.) - 32GB di memoria EMMC, processore BCM2711, sistema operativo Linux
La configurazione e manutenzione del server avviene mediante browser Chrome o equivalente, in locale o remoto.

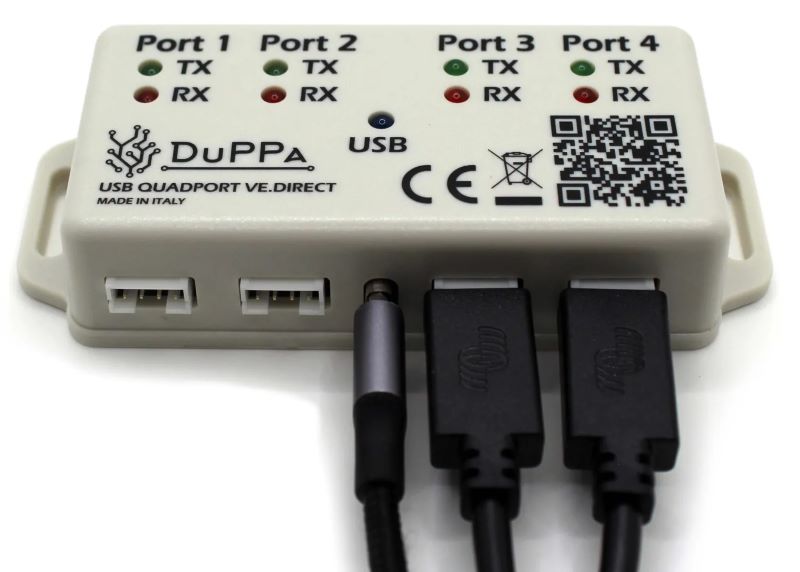

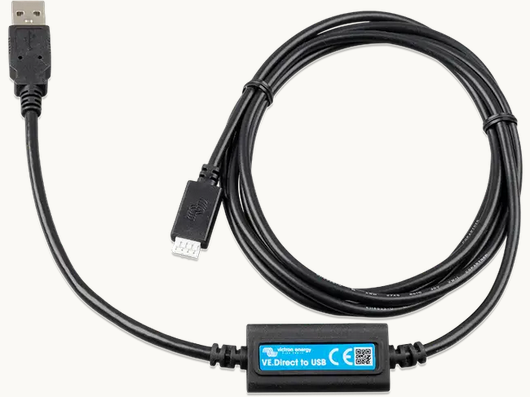

La connessione ai dispositivi Victron tramite il protocollo VE.DIRECT richiede l'apposita interfaccia USB, eventualmente associata a un adattatore a quattro ingressi per collegare quattro apparati.
Personalizzabile!
Hai necessità particolari? Valuteremo assieme la configurazione.
Chiamaci o scrivi per fissare un video-appuntamento, potremo mostrarti il TDS in funzione da remoto.
